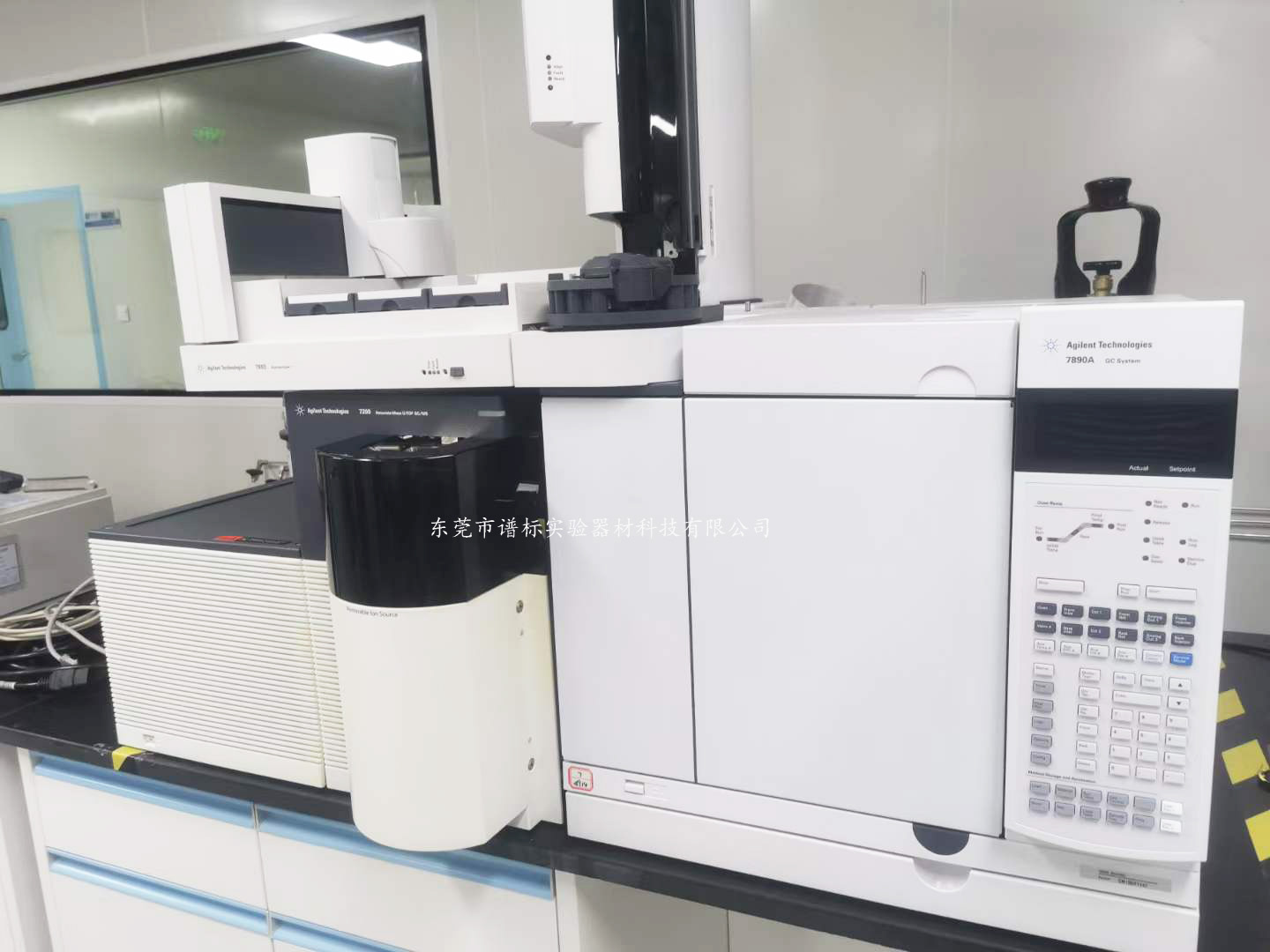

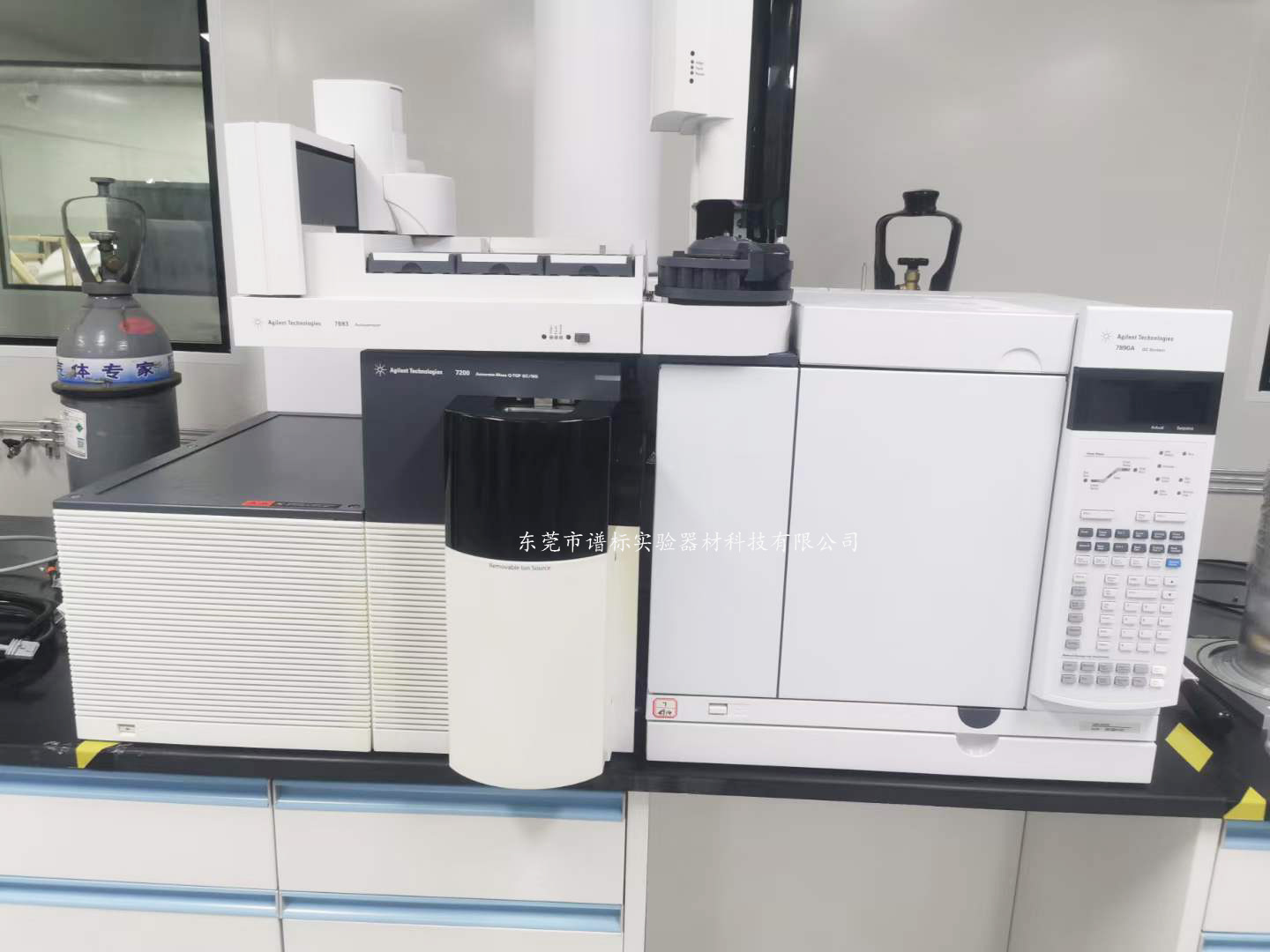

四極桿飛行時間質譜儀7890A-7200 (Q-TOF) GC/MS

安捷倫7200型GC/Q-TOF(氣相色譜/四極桿飛行時間質譜儀)將分離功能強大的7890A GC 和高分辨率的TOF 質譜儀以及高靈敏度的四級桿相結合，全新定義了GC/MS技術，是集高分辨定性鑒定與高靈敏度定量分析于一身的氣相/質譜系統。

四極桿飛行時間質譜儀7890A-7200 (Q-TOF) GC/MS  的功能部件

• 三個渦輪分子真空泵

• 旋片式前級泵

• MS 單獨加熱的可拆卸 EI 或 CI 離子源

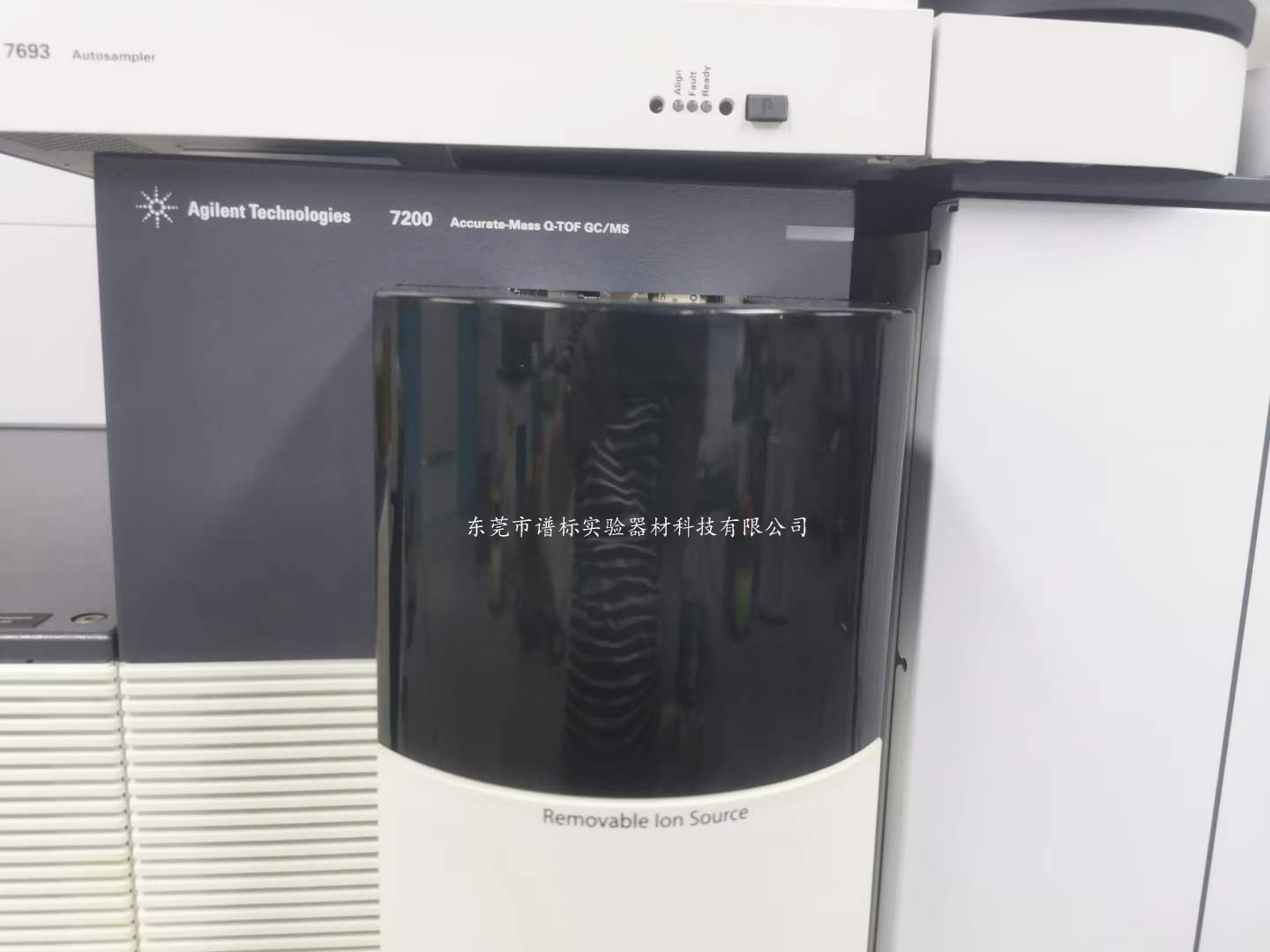

• 可拆卸離子源 (RIS)，可在儀器中真空損失最小的情況下快速?gòu)?EI 轉換到 CI 離子源

• MS 單獨加熱的雙曲面四極桿質量過濾器，可加熱到高溫，在低 溫分析時通?？墒刮廴径冉档絲ui低

• 一個六極桿碰撞池

• 真空絕熱的飛行管，帶雙級離子鏡

• 高速電子設備，可提高采樣速率 • 模數檢測器

• GC 單獨加熱的 GC/MS 接口，在離子源移除期間可自動收回

7200 Q-TOF 包含一個六極桿碰撞池 （覆蓋有氮?dú)猓蕴岣唠x子 碎裂效率，然后進行檢測量化。它還包括新的離子光學器件，可在 飛行管和檢測器之前聚焦離子。

此配置對于許多應用都具有優點。通過使用 MassHunter WorkStation 軟件來處理數據，該軟件提供了對采集數據的定量和定性分析。

四極桿飛行時間質譜儀7890A-7200 (Q-TOF) 重新定義了GC/MS技術的分析性能

憑借創新的離子源設計，耐高溫的石英質量過濾器，有效的碰撞池，32G/s 的數據采集速率和高溫穩定ADC TOF 電子元件，安捷倫7200 Q-TOF 為結構確認分析帶來高特異性的檢測和很準確的分子式解析，使您信心十足地迎接很艱巨的分析挑戰：如代謝組學、食品、天然產物研究、環境保護和能源研究、新型材料和法醫/毒理學等。在 TOF 模式下操作時，儀器可獲得高分辨率、精確的質量測量和快速完整質譜圖的采集。 MS/MS 模式提供高分辨率、精確的質量測量和高靈敏度 的快速完整產物離子質譜圖。這些功能使 7200 Q-TOF 成為解決復 雜的分析問題、進行未知化合物的結構解析以及非目標化合物的確認的理想工具。

四極桿飛行時間質譜儀7890A-7200 (Q-TOF) GC/MS 的工作原理

安捷倫Agilent 7200 Q-TOF 是一個正交飛行時間質譜儀。它在飛行管和檢 測器之前使用四極桿和六極桿或碰撞池執行 MS/MS。樣品先通 過電子轟擊 (EI) 離子源或化學電離 (CI) 離子源進行電離。電離之 后，離子將通過四極桿質量分析器，質量分析器包括四根平行雙曲 面桿，通過這四根平行雙曲面桿，可以根據據選定離子的質荷比 (m/z) 來過濾這些選定離子。 通過四極桿的離子隨后被引導至碰撞池，該碰撞池設置為選擇和碎 裂前級離子以形成產物離子。碰撞池是充滿氮?dú)獾牧鶚O桿，其設計 目的是進行軸向加速，有助于進行高速 MS/MS 分析。碎裂的離子 （或產物離子）將通過切片器傳送，這有助于在通過飛行管將離子 流傳送到檢測器之前聚焦離子流。 所應用的將離子向上傳送到飛行管的加速脈沖與離子離開質量分 析器的方向成正交狀態。這種幾何形狀可減小入口速度對飛行時間 的影響，從而提高分辨率。當離子到達飛行管末端時，它們將從反 射器或雙級離子鏡彈開，朝相反的路徑向下回到飛行管底部。模數 檢測器位于飛行管的底部。它將計算離子的數量，并將信號發送到 MassHunter 軟件以進行數據收集和分析。

四極桿飛行時間質譜儀7890A-7200 (Q-TOF) GC/MS 高分辨、精確質量和檢測選擇性

安捷倫 7200 是世界上專門針對氣質聯用系統設計的 Q-TOF（四極桿飛行時間質譜）。7200 結合了安捷倫 7890A 氣相色譜、7000B 三重串聯四極桿氣質聯用系統和 6500 系列高分辨液相色譜/飛行時間質譜系統的成熟技術。用于氣質聯用系統的安捷倫 7200 Q-TOF 比四極桿和離子阱系統的靈敏度更高、檢測選擇性更好，還能提供精確質量信息用于目標化合物、非目標化合物或未知化合物的結構確認。安捷倫 7200 GC/Q-TOF 重新定義了氣質聯用技術的分析性能，可靠地解決了最棘手的分析難題。
