SPCC-616是SPCC-606型的升級版，更好地應對RoHS、無鹵等環保指令，配置了真空測試系統，加了元素測試范圍，探測器配備SDD的測試系統，特別是提高了Na、Mg、Al、Si等輕元素的檢出限，精確度提高了，同時在測試Cd/Pb/Cr/Hg/Br/Cl等其他元素的重復性穩定性有了明顯的提高。

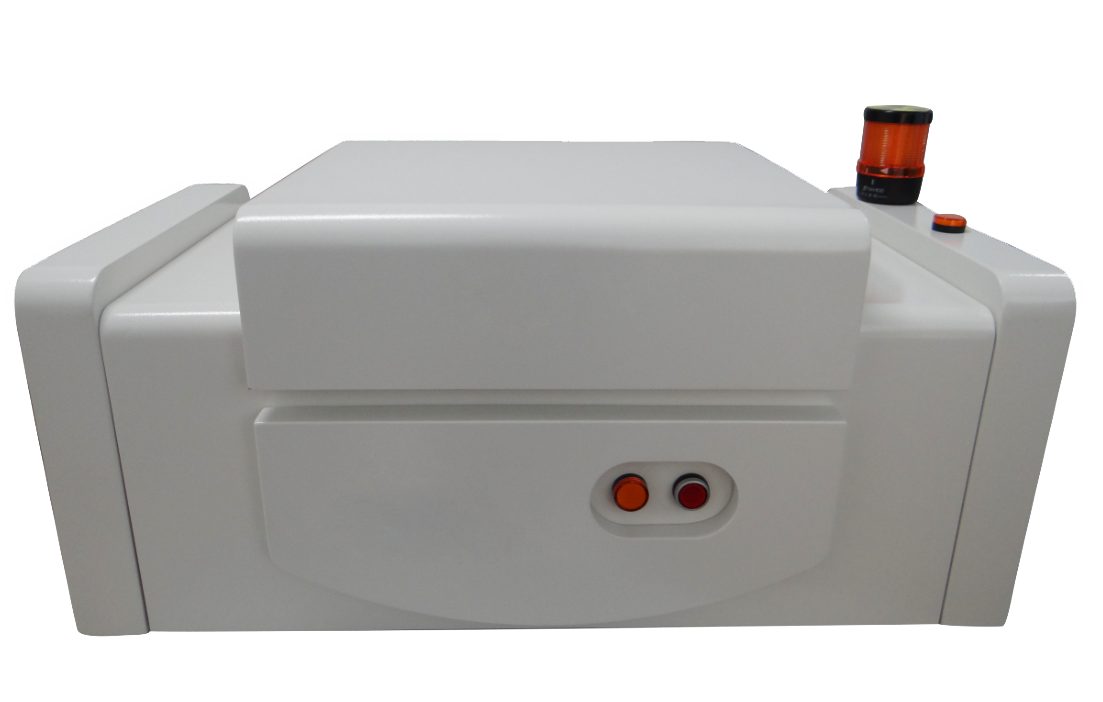

能量色散X熒光光譜儀 SPCC-616 (真空型）

應用領域：
1.ROHS\無鹵檢測指令
2.合金分析領域 （特別是輕元素） 銅合金成分分析（如  AL 等）/  銅合金牌號判定/ 不銹鋼成分分析（抽真空輕元素檢測）/不銹鋼牌號判定
3 .鍍層成分分析   鍍層厚度分析/ 鍍層環保檢測
4.包裝指令檢測標準（94/62/EC)   CD+PB+Hg+ Cr6 ＜100
5.玩具指令檢測標準   EN71-3

工作條件：

● 工作溫度：15-30℃

● 相對濕度：30%～80%

● 電  源：AC :220V ±5V

 技術性能及指標:

1. 元素分析范圍從鈉(Na)到鈾(U)；

2. 元素含量分析范圍為1PPm到99.99%；

3. 測量時間：60-300秒(可調)；

4. RoHS指令規定的有害元素（限Cd/Pb/Cr/Hg/Br/Cl）其檢測限度最高達1PPM；

7. 能量分辨率為129±5電子伏特；

8. 溫度適應范圍為15℃至30℃；

9. 電源：交流220V±5V（建議配置交流凈化穩壓電源）；

儀器特點

1整體結構化設計，儀器美觀大方。

2采用美國最新型的SDD探測器，電致冷而非液氮制冷，體積小、數據分析準確且維護成本低。

3采用自主研發的SES信號處理系統，有效提高峰背比，讓測量更精準。

4一鍵式自動測試，使用更簡單，更方便，界面更人性化。

5七種光路校正準直系統，根據不同樣品自動切換。

6多重防輻射泄露設計，輻射防護級別屬于同類產品最高級。

7優化一體化散熱設計，使整機散熱性能得到更大提高，確保X射線源的運行安全。

8獨有的機芯溫度監控技術，確保射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。

9多重儀器配件保護系統，并可通過軟件進行全程監控, 讓儀器工作更穩定、更安全。

10專用真空測試軟件，是否抽真空可自由選擇，真空度實時顯示，標準視窗設計，界面友好，操作簡便，所有控制均在輕點鼠標之間。

11本機采用USB2.0接口，有效保證數據準確高速有效的傳輸。

12獨有的全自動真空系統,徹底屏蔽空氣對輕元素測試的影響,極大提高了輕元素的檢出限，同時也擴大了檢測范圍。

13一體化真空腔體設計，有效地保證了符合測試要求的真空度，同時提高了設備的可維性。

14抽真空測試和不抽真空測試轉換簡單，方便客戶使用；同時開蓋即解除真空，安全、簡單實用。

儀器硬件部分主要配置

       1 SDD電制冷探測器:（最新型探測器）

SDD電制冷探測器；分辨率：129±5e電子伏特

放大電路模塊:對樣品特征X射線進行探測；把探測采集的信息,進一步放大。

2.     2  X射線激發裝置(薄鈹窗光管）:

燈絲電流最大輸出：1mA；

3  高壓發射裝置:

電壓最大輸出： 50kV；

最小5kv可控調節

自帶電壓過載保護

4　一體化真空系統

具有低震動、低噪音、自保護及抽速快等優良性能的真空泵系統；

幾何抽速：60 L/min（50Hz）

極限壓力：6.7×10-2 Pa

5 多道分析器:

將采集的模擬信號轉換成數字信號,并將處理結果提供給上位機軟件；

最大道數： 4096；

包含信號增強處理功能；

6光路過濾模塊

降低X射線光路發送過程中的干擾，保證探測器接收信號準確；

將準直器與濾光處整合；

7  準直器自動切換模塊

 多達5種選擇

8  濾光片自動切換模塊

 五種濾光片的自由選擇和切換。

9  準直器和濾光片的自由組合模塊

 多達幾十種的準直器和濾光片的自由組合。

10 工作曲線自動選擇模塊

 自動選擇工作曲線，摒棄手動選擇，避免人為操作失誤，將自動化和智能化演繹得更完美，使操作更人性，更方便。

專用軟件

1有害元素檢測軟件

專門針對RoHS(含鹵素元素)檢測而開發（含真空控制功能），對采集的光譜信號進行數據處理、計算并報告顯示測量結果。

2功能介紹

※專門應對歐盟RoHS指令中六種物質涉及的五種元素 Cd, Pb, Hg, Br, Cr和鹵素元素，Cl測試，測量時間為60-300秒（可調）

※操作界面簡潔直觀，使用方便，無需專業人士操作

元素分析檢測軟件

1 元素分析范圍：從鈉（Na）到鈾（U）；

2 一次可同時分析24個元素；

3 分析檢出限可達1PPM；

4 含量分析范圍一般為1ppm—99.9%；

5 軟件自帶多種圖像處理和分析計算方法；

6 多次測量重復性可達0.1％；

7 長期工作穩定性為0.1％；

8 能量分辨率為129±5eV；

9  軟件自帶多種圖像處理和計算方法；

10 應用領域：合金（如不銹鋼、銅合金、鋁合金等合金）所含元素含量分析（如Cu、Zn、Pb、Sn、Fe、Ni、Mn、Sb、Al、Si、Cr、Mo、Co、Ti、V等元素）；

鍍層厚度測試軟件

1 元素分析范圍：從鈉（Na）到鈾（U）；

2 一次可同時分析3層以上鍍層；

3 分析檢出限可達0.01μm；

4 分析厚度一般為0.1μm到30μm之間；

5 多次測量重復性可達0.1μm（對于小于1μm的最外層鍍層）；

6 長期工作穩定性為0.1μm（對于小于1μm的最外層鍍層）；

7 配置小孔準直器，測試光斑在0.2mm以內；

8 探測器能量分辨率為129±5eV；

9 應用領域:金屬電鍍層厚度的測量,如Zn/Fe、Ni/Fe、Ni/Cu、Sn/Cu、Ag/Cu等；

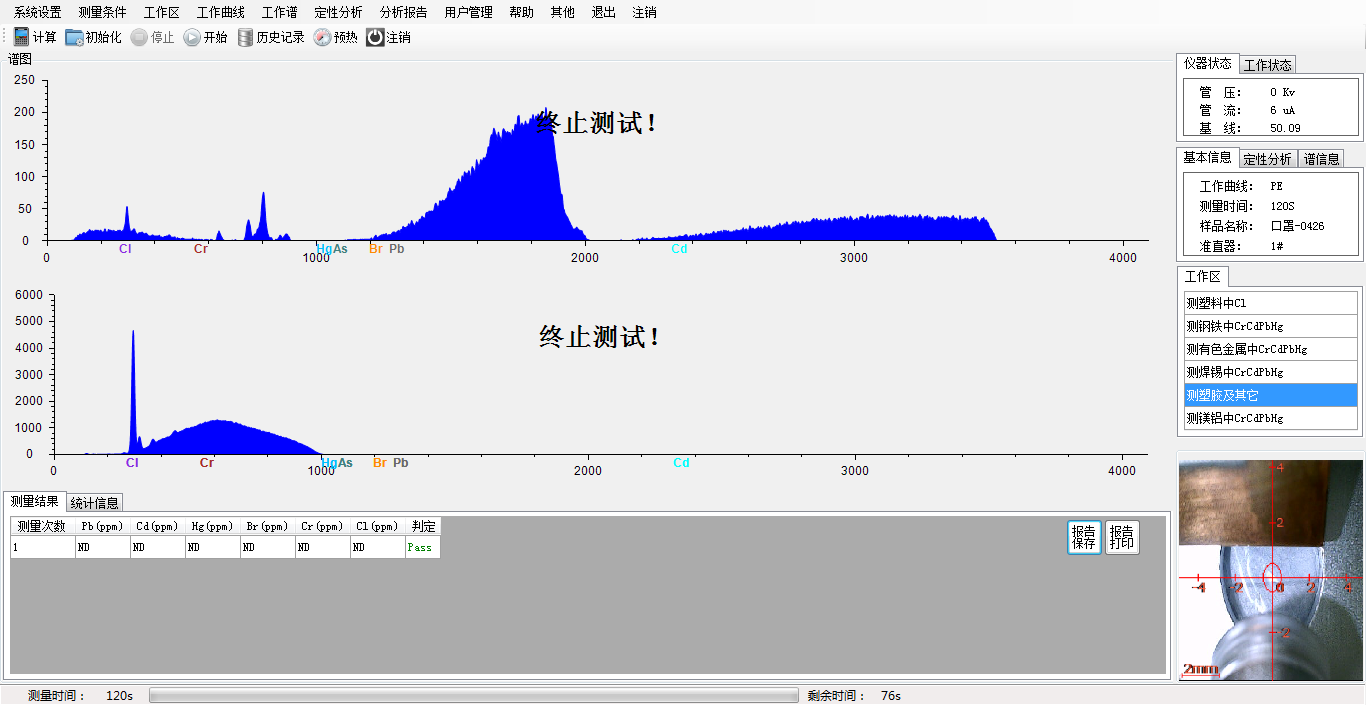

軟件界面如下圖所示：

※可自動選擇適合的校準曲線，測量更方便，更準確

※中英文界面自動切換，并具有第三方語言訂制功能

※自動校準儀器

※自帶樣品材質定性分析，防止手動用戶選擇錯誤曲線

※多種報告形式打印

※可同時顯示多個光譜圖

※儀器測試參數及真空度實時顯示，所有掌控一目了然

※獨有的機芯溫度監控技術，保證X射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。
