熱脫附的工作原理

進樣

熱脫附實際上是一套技術組合,它將揮發物從復雜基質中萃取出來并濃縮以用于GC或GC/MS分析。對于氣體樣品(如空氣)，一種最方便的方法是從裝有一種或多種吸附劑的熱脫附管中抽取已知的體積。換句話說，可將空氣抽取到一個抽空的容器中?？蓪⑵渌麡悠?如聚合物、食品、包裝材料等)直接放入熱脫附管或更大的容器中。

脫附和樣品引入
加熱時，揮發物從吸附劑或樣品本身中釋放出來,并被情性氣流帶到次級捕集阱。當使用采樣罐時，樣品通過這個捕集阱被從罐中抽出。由于儀器的不同，捕集阱可能是填充的，也可能不是填充的，而且經常被冷卻到低于室溫。

zui后，次級捕集阱被快速加熱，同時用載氣吹掃，將脫附的揮發物帶入氣相色譜儀進行分高和分析。

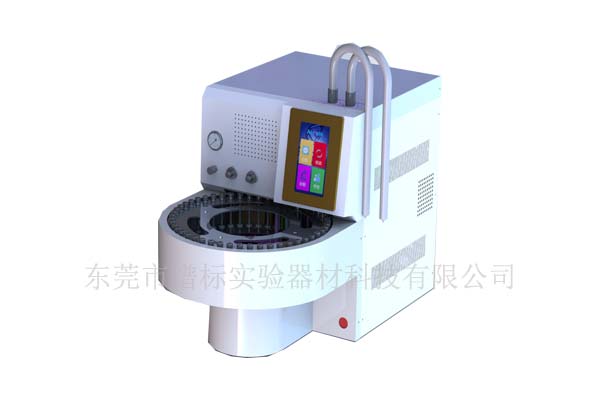

全自動熱脫附儀

用途：與GC、GCMS 連用，用于揮發性和半揮發性有機化合物物的吸附、解吸分離。

配置：主機(主機、傳輸線、電源)、主機附件(熱脫附進樣器啟動包,冷阱O型圈 PK/13包，樣品管O圈-大 PK/1，樣品管O圈-小 PK/1 3包，復合填料樣品管，適用于空氣毒物分析的冷阱，ATD上機用樣品管帽(PTFE) PK/20,裝填tenax的冷阱），傳輸線（石英傳輸線。GC專用傳輸線），兩通（兩通2個、傳輸線接填充柱進樣口接頭），其它（電源線、銅管、三通2個),在線采樣附件(采樣附件、進樣泵.惰性管路），專用軟件及工作站(計算機、打印機），隨機配套備品、備件，中文操作使用說明書等。

技術指標
1熱脫附儀可與各種型號的氣相色譜儀聯用，采用電子制冷和二階熱脫附流程以保證得到窄的色譜風形。

2在不使用液體冷凍利的情況下，電子制冷裝置可可將阱冷卻至-40C。

3氣路采用電子流量控制，可實現樣品四收和吸附管填充質量測定等功能。

4具有非常好的樣品收數據，有專門的應用文獻說明實際回收結果。

操作界面

1采用圖形化設計的觸摸式彩屏早控制界面，全中文顯示。
2整個儀器的工作流程和運行所需的全部參數，包括分析方法的編輯，儲存，調用等操作都可同一彩屏控制界面設定，而且可實時顯示氣路工作狀態、設定值和真實值。

管路系統

1管路使用模塊式設計，所有氣路的關鍵連接和電磁閥、質量流量計集中于同一模塊，減少系統死體積和連接部件，防止泄漏。

2在脫附前后，樣品管都處于密封狀態，以確保樣品檢測結果的真實性和可靠性。

3在脫附前，系統必須能夠在線自動對流路進行密封檢測。

4在新裝色譜柱后，系統能夠?qū)ιV柱安裝進行檢漏。

5具有吸附冷阱測試和反向老化功能，在分析過程中可以老化吸附管，節約實驗時間。

氣路控制

1全電子流量控制，質量流量計精確控制流量，不受溫度、壓力變化的影響。

2可實現樣品回收并用不同方法再分析或做確證實驗。

3具有吸附管、冷阱吸附劑填充質量的測試功能。

4帶有3個質量流量計，載氣和分流均是電子流量控制，并且為標準配置(非選件)。

5具有獨立的電子流量模塊，無需依靠其他儀器的氣路控制部分，可以和任意品牌的氣相色譜連接。

6水份除去功能:系統必須具有在線反向干吹除去樣品管中水份的功能，以除去樣品管中的水份(標配)。

樣品分流

1系統必須可以在樣品管前后實現分流，分流流量可自動在0和200m1/min之間任意設定，可與小口徑毛細管柱匹配，確保樣品的分離效果。

2入口和出口分流的2路氣體都是電子流量控制。

3帶樣品自動回收的樣品管個數：50 支樣品管，全自動。

4樣品管材料：不銹鋼，玻璃或玻璃內襯不銹鋼樣品管，可預先填充吸附劑。

5樣品管溫度范圍： 50℃-400℃, 最小增加值：1℃

脫附時間： 1-999 分鐘，最小增加值: 0. 1分鐘

傳輸線加熱溫度：50℃-300℃.

傳輸線材料：石英材料，可直接與石英毛細色譜柱相連

冷阱低溫范圍：-40℃- 150℃，最小增加值: 1℃

冷阱高溫范圍：-40℃ -400℃,最小增加值: 1℃

冷阱升溫速率：大于等于40℃/sec

標配附件

1干吹掃附件：能夠在保證易揮發分析物不丟失的情況下，自動對樣品進行干吹掃，除去水份。

2長度1070mm，可加熱到300°C 操作的標準傳輸線。

控制系統

觸摸屏即可以替代軟件實現所有參數的設定，可完全控制儀器和設置工作參數，分析方法和分析順序可被方便地編輯，儲存和下載到儀器中。
